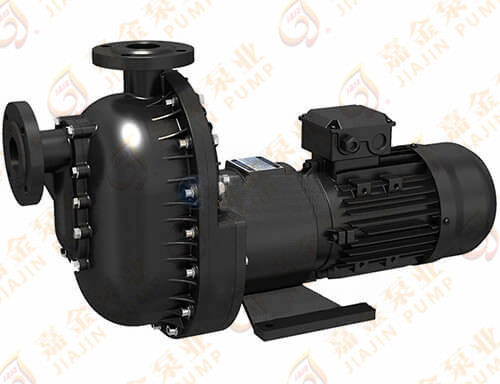

ZBF型磁力塑料自吸泵

该泵以增强聚丙烯为主要材料,自吸时间短,寿命长,是自动化远程控制和流动输送强腐蚀液体的无漏泵。

  • 质量稳定:全程质量监控,细致入微,全方位检测, 保证产品质量!
  • 交货快捷:先进生产流水线,备货充足,常规产品全 部仓库现货供应!
  • 专业定制:高级工程师专业选型报价,各种材质非标 产品皆可洽谈定做!
在线咨询
ZBF型磁力塑料自吸泵--产品概述

ZBF型磁力塑料自吸泵符合JB/T 7742-1995《小型磁力传动离心泵》标准,为磁力泵联合设计的优化产品。结合国外的先进技术,采用外混式结构的自吸塑料磁力泵。该泵以增强聚丙烯为主要材料,自吸时间短、寿命长,是自动化远程控制和流动输送强腐蚀液体的无泄漏泵。

ZBF型磁力塑料自吸泵--型号意义

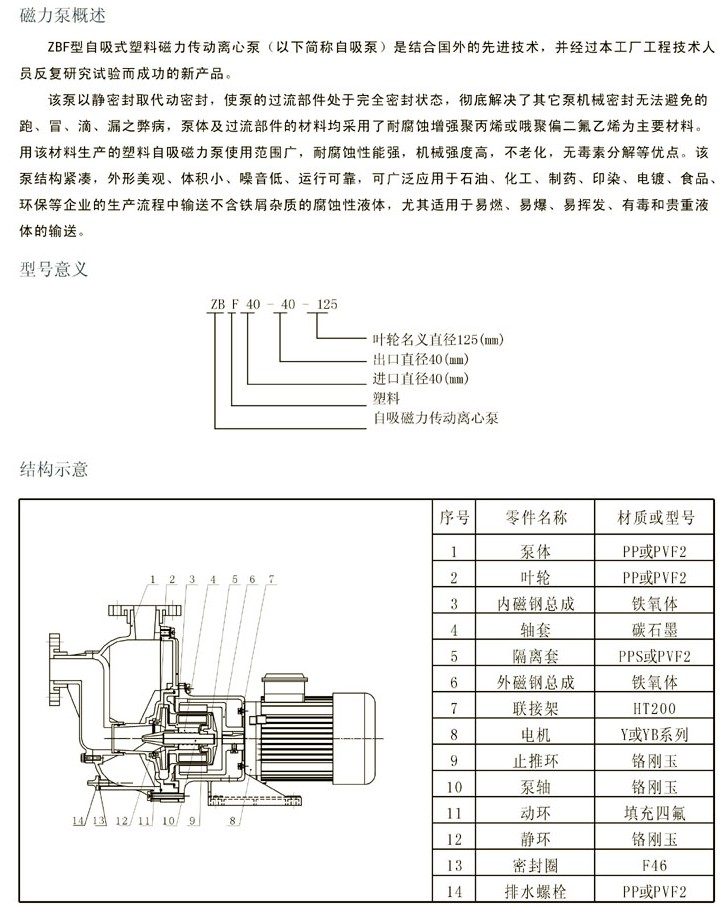

ZBF型磁力塑料自吸泵--结构说明

ZBF型自吸塑料自吸泵采用外混式轴向回水结构,泵体由吸液室、储液室、蜗壳、回流孔、气液分离室等组成。泵启动后,在离心力的作用下,吸水室中的剩余液与进液管路中的空气被叶轮 搅拌成气水混合物,混合物经蜗壳进入气液分离室,随着流速的减慢,导致气水分离,空气由泵出液口排出,液经回水孔返回泵内,经过多次循环,进液管道中的空气排净,使内形成一定的真空度,达到自吸的作用。

ZBF型磁力塑料自吸泵--产品特点

集自吸于一身,不需底阀和引灌水,自吸高度4米。 该泵结构紧凑,外形美观,体积小,噪音低,运行可靠,使用维修方便,温度-20°C至80°C。流量:5-15m3/h; 扬程:8-32m; 转速2900r/min

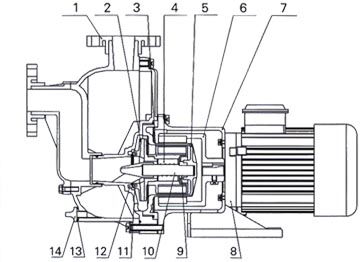

ZBF型磁力塑料自吸泵--结构图

泵体

增强聚丙烯

8

电机

Y2或YB2

2

叶轮

增强聚丙烯

9

止推环

氮化硅

3

内磁钢总成

铁氧体

10

泵轴

氮化硅

4

轴套

碳石墨

11

动环

填充四氟

5

隔离套

增强聚丙烯

12

静环

氮化硅

6

外磁钢总成

铁氧体

13

密封圈

氟橡胶

7

联接架

HT200

14

排水螺栓

增强聚丙烯



型号
口径(mm)
流量
(m3/h)
扬程
(M)
汽蚀余量
(NPSH)r(m)
电机功率
(KW)
转速
(r/min)
电压
(V)
频率
(HZ)
进口
出口
ZBF32-105
32
32
6.5
10
5
0.75
2900
380
50
ZBF32-115
16
5
1.1
2900
380
50
ZBF32-125
20
5
1.5
2900
380
50
ZBF40-105
40
40
10
10
5
1.1
2900
380
50
ZBF40-115
16
5
1.5
2900
380
50
ZBF40-125
20
5
2.2
2900
380
50
ZBF50-125
50
50
12.5
20
5
3
2900
380
50
ZBF50-160
32
5
4
2900
380
50


ZBF型磁力塑料自吸泵可广泛用于不含固体颗粒腐蚀液体、强酸、强碱、乙醇、漂白剂、照相液、硝酸、盐酸、氢氟酸、醋酸、氢氧化纳、丙酮、四氧乙烷、海水、盐水等等
