1W型单级旋涡泵

易漏，易燃，易爆液体的抽送，选用此泵则更为理想。

质量稳定：全程质量监控，细致入微，全方位检测，保证产品质量！
交货快捷：先进生产流水线，备货充足，常规产品全部仓库现货供应！
专业定制：高级工程师专业选型报价，各种材质非标产品皆可洽谈定做！

1W型单级旋涡泵--产品概述

单级旋涡泵结构紧凑、外形美观、体积小、噪音低、运行可靠、使用维修方便。可广泛应用于化工、制药、石油、电镀、食品、电影照相洗印、科研机构、国防工业等单位抽送酸、碱液、油类、稀有贵重液、毒液、挥发性液体，以及循环水设备配套、过滤机配套。特别是易漏、易燃、易爆液体的抽送，选用此泵则更为理想。因此，它是有广泛用途，我们真诚地向用户推荐这种新产品。

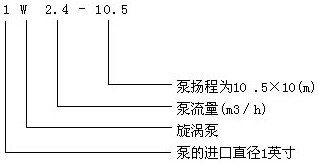

1W型单级旋涡泵--型号意义

1W型单级旋涡泵--结构说明

本旋涡泵采用泵与电机直联结构，其进水口为水平方向，吐出口垂直向上。从泵端看，泵为逆时针转动。叶轮可在悬臂轴上自由滑动，运转时能自动调正叶轮二面的间隙，外隔板可借助于叶轮上的二螺孔与叶轮一起拆出叶轮，内隔板采用9-4铝铁青铜，轴采用不锈钢，填料采用新型密封材料柔性石墨。本泵性能稳定，结构得意，拆装方便。

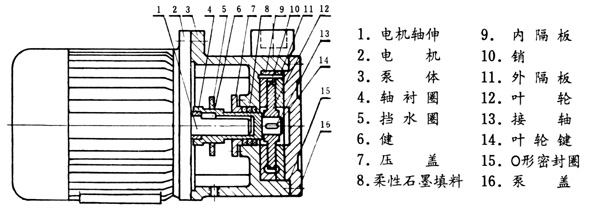

1W型单级旋涡泵--结构图

型号	流量 m3/h	扬程 m	电压 V	转速 r/min	功率 kw
型号	流量 m3/h	扬程 m	电压 V	转速 r/min	功率 kw
1/2W-1.25-8	1.25	80	220	2900	0.75
					1.1
					1.3
4分W-1.25-8	1.25	80	380	2900	0.75
6分W-1.44-10	1.44	100	380	2900	1.5
1W-2.4-10.5	2.4	105	380	2900	3
1W-2.5-12	2.5	120	380	2900	3
20W-20	0.72	20	380	2900	0.75
20W-65	0.72	65	380	2900	2.2
25W-25	1.44	25	380	2900	0.75
25W-70	1.44	70	380	2900	3
32W-30	2.88	30	380	2900	1.5
32W-75	2.88	75	380	2900	4
32W-120	3.88	120	380	2900	5.5
40W-40	5.4	40	380	2900	4
40W-90	5.4	90	380	2900	7.5
50W-45	9	45	380	2900	5.5
65W-50	14.4	50	380	2900	11
1.5BD-0.7(双级)	2.4	105	380	1450	3

1W型单级漩涡泵是供吸送清水和物理化学性质类似于水的液体之用,使用液温不得超过60℃,常用于锅炉给水的配套,在造船、轻纺、化工、冶金、机械制造、水产养殖、固定消防防稳压、热效换机组、农业远程喷灌等部门有广泛的应用。

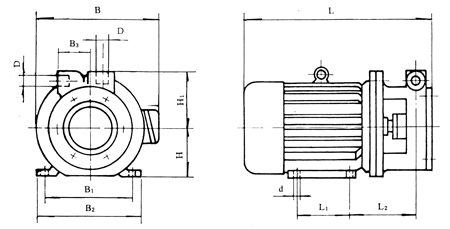

1W2.5-12安装尺寸

配用电机型号	L	L1	L2	B	B1	B2	B3	H	H1	D	d
Y100L-2	465	140	160	3 10	1 60	205	70	100	125	G“	φ12

点此下载：1W型单级旋涡泵说明书
