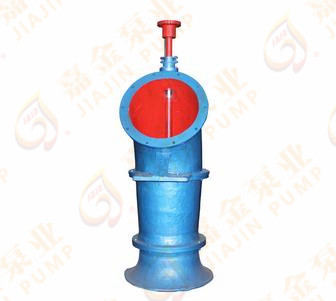

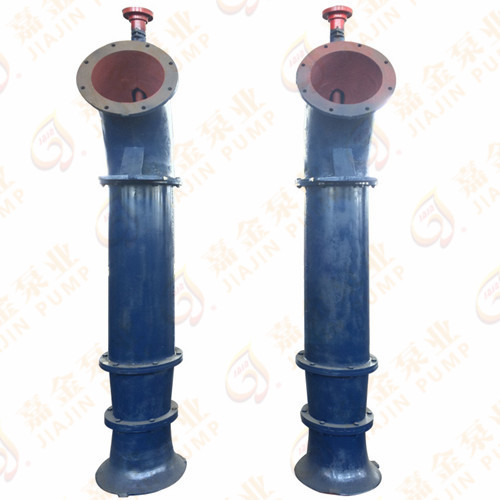

ZLB/Q型立式轴流泵

泵体与电机直联,安装在一个基础上,可将泵体从基础孔中吊出和吊人,具有安装检修方便、节省下程造价等显著优点。

  • 质量稳定:全程质量监控,细致入微,全方位检测, 保证产品质量!
  • 交货快捷:先进生产流水线,备货充足,常规产品全 部仓库现货供应!
  • 专业定制:高级工程师专业选型报价,各种材质非标 产品皆可洽谈定做!
在线咨询
ZLB/Q型立式轴流泵--产品概述

ZLB型系列轴流式水泵具有流量大、扬程低等特点,可输送温度不超过50℃的清水及物理化 学性质类似水的其它液体。中小型轴流泵广泛用于农田排灌,城市给排水,热电站输送循环水、 船坞升降水位、水产养殖、盐场吸送池水及其它水利工程。大型轴流泵主要用于大面积农田排灌、跨流域调水和低洼地区、湖区大面积排水。

ZLB/Q型立式轴流泵--结构说明

ZLB型轴流泵为立式结构,主要由泵体部分和传动部分组成。

     泵休部分主要由进水喇叭、叶轮部件、导叶休、橡胶轴承、泵轴、出水弯管、填料密封件等组成。
     叶轮部件由叶轮座、叶片、压紧螺母组成,出厂前经静平衡校验。当用户需要调节叶片安装 角度时,可卸下叶轮部件,松开压紧螺母,转动叶片(如有卡缝螺钉需拆下)使叶片基准线对准叶轮 座上相应的角度刻线,然后拧紧螺母。用户订货时如无特殊说明,出厂时叶片安装角均为0°,用户可根据工作性能曲线及工作性能参数表自行调整。
     泵轴用优质碳素结构钢(45钢)制成,轴颈表面镀硬铬,以提髙耐磨抗蚀性能。轴的径向支 承由上、下两只橡胶轴承来承担,起动前需向填料函处的引水管内输送清水以润滑上边一只橡胶 轴承,泵出水后方可停止。
      在出水弯管轴孔处采用填料密封,由填料函、填料(油浸石棉盘根)、填料压盖组成。
请联系客服。
可广泛应用于农田水利设施、城市给排水、跨流域凋水、热电站输送循环 水、船坞升降水位、水产养殖、盐场吸送池水及其它水利工程。
