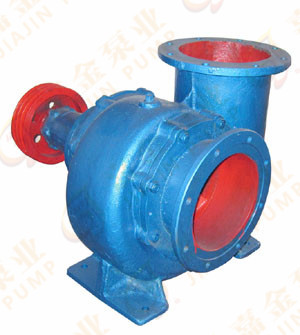

HW(HBC)型卧式混流泵

混流泵是介于离心泵和轴流泵之间的一种泵,它依靠叶轮旋转时对水流产生的轴向推力和离心力的双重作用来工作。卧式混流泵的转速比离心泵高,比轴流泵低,一般在300-500之间。它的扬程比轴流泵高,但流量比轴流泵小,比离心泵大。

  • 质量稳定:全程质量监控,细致入微,全方位检测, 保证产品质量!
  • 交货快捷:先进生产流水线,备货充足,常规产品全 部仓库现货供应!
  • 专业定制:高级工程师专业选型报价,各种材质非标 产品皆可洽谈定做!
在线咨询
HW(HBC)型混流泵--产品概述

1.卧式混流泵是引进国外离心泵新技术的基础上,结合我厂多年生产经验改进而成,密封采用负压装置,在压力不断增加而流量逐渐减少的情况下长期输送液体,机械密封不承受工作压力,确保机械密封永不泄漏,是建设文明工厂的理想设备。

2.该泵是为输送含颗粒性较大的浆料或有砂石之类的矿浆而设计的一种低转速大流道泵,其结构采用轴向进口,径向出口,确保较大的砂石颗粒进入泵腔后通过开式叶轮立即甩出,不会因停留泵腔内而导致磨损或颗粒卡在叶轮与泵盖、泵体之间,从而弥补了一般离心泵所不能达到的效果。

警告:需加注冷却水密封装置的泵,开机前必须先通冷却水,一般加注压力为0.1-0.3Mpa,切断电机电源后再关闭冷却水。

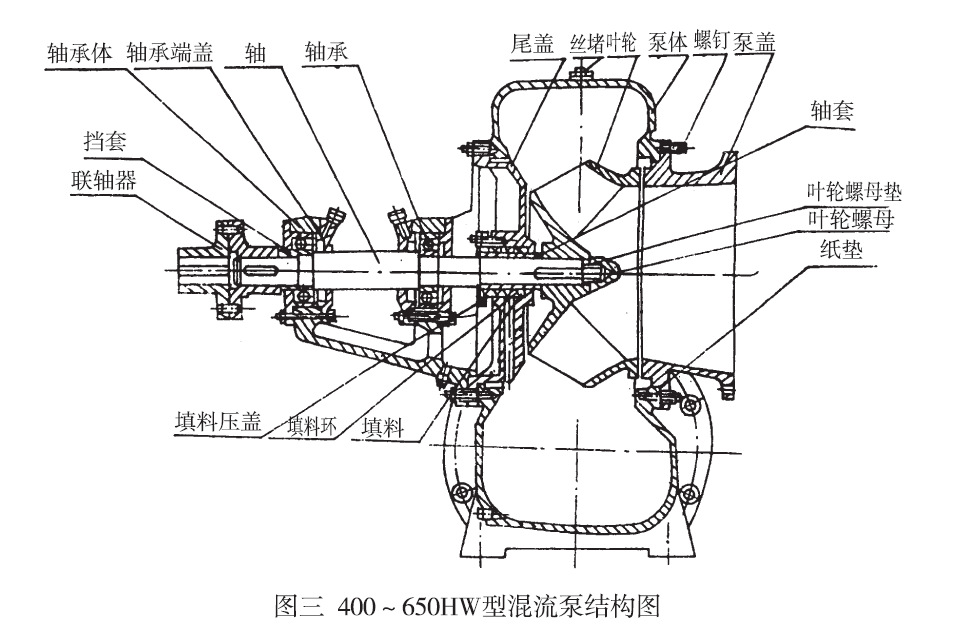

HW(HBC)型混流泵--结构图

HW(HBC)型混流泵--日常维修保养常识

(1)轴承采用稀油润滑时,应该经常检查和控制轴承体的游标杆两根标线间:轴承采用润滑脂润滑时,应定时补充油量。对100-350HW型泵拆去前盖和后盖来补充,对400-650HW型泵可通过油杯来补充。
(2)经常检查轴承的升温。一般不得高于环境温度40°C,温度不得80°C。
(3)注意泵运转时有无摩擦和撞击声。如果泵盖和叶轮摩擦,可在泵盖和泵体之间增加纸垫。实际使用间隙0.3-0.7毫米。
(4)填料的调整必须适当,液体应从填料压盖处成滴状间断漏出。填料太紧,轴会发热和功率增加,填料太松,液体泄漏太多,效率降低。
(5)如电机与泵直联,两轴的轴心线应在一条直线上。
(6)检查进水管路有无漏气现象。
(7)注意功率是否突然的增大和降低,流量是否突然的减少,如有,应该停车排除。
(8)经常检查各螺栓是否因震动而松动。
(9)在冬季,停车后应将泵和管路的内存水放掉。
(10)泵在初期使用时200小时或半年后,因更换润滑油(脂)。以后每1000小时或一年后换油一次。
(11)泵工作3000小时或三年后,应该进行解体检查和保养。
(12)对于长期停用的泵,应该将运行部分拆下,做防锈的处理后妥善保管。
型号 转速
n
(r/min)
流量Q 扬程
H
(m)
效率
η
(%)
功    率 临界汽蚀余量
[NPSH]C
(M)

净重
(kg)
m3/h l/s 轴功率
(KW)
配用功率
(HP/KW)
300HW-4S
(12HBC-50)
780 650 180 5.4 83.5 9.4 15/11 4.0 195
710 197 4
810 225 3
300HW-5S
(12HB-45)
870 660 183 5.6 84 12.8 25/18.5 4.0
792 220 5.0
900 250 4
300HW-5
(12HBC-45)
980 650 180 5.5 84 12.8 25/18.5 4.0
792 220 5.0
890 247 3.9
300HW-7S
(12HBC-40)
730 508 141 4.5 84 7.3 12/11 4.0
585 163 3.9
723 201 2.8
980 680 189 8.0 84 17.7 30/22 4.0
780 216 7.0
910 252 5.0
300HW-8S
(12HBC-40T)
970 660 183 9.1 85 20.3 30/22 4.0 200
792 220 8
900 250 6.5
300HW-12
(12HBC-25)
970 670 186 14.4 85 31.8 50/37 4.0 200
792 220 .12.5
910 253 10.1


产品可广泛应用于农田排灌,工业和城市给排水等多种场合。
