SG型管道泵

该泵做为常规高心泵的换代产品,代替了多种老式泵,目前已广泛应用于各行业,已成普遍趋势。

  • 质量稳定:全程质量监控,细致入微,全方位检测, 保证产品质量!
  • 交货快捷:先进生产流水线,备货充足,常规产品全 部仓库现货供应!
  • 专业定制:高级工程师专业选型报价,各种材质非标 产品皆可洽谈定做!
在线咨询
SG型管道泵--产品概述

SG系列型管道泵是为了高层建筑增压送水,解决管道压力过低而研制的新式立式单级离心泵,比目前应用的卧式离心泵具有很大的优越性。由于采用先进的机械密封,电机主轴直接按装叶轮,帮有漏损少、效率高、耗电省、结构紧凑、体积小、重量轻、装修方便,并可根据扬程与流量的需要采用并串联使用等特点。该泵做为常规离心泵的换代产品,代替了多种老式泵,目前已广泛应用于各行业,已成普遍趋势。

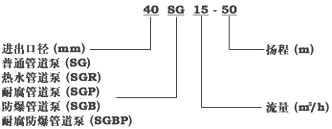

SG型管道泵--型号意义


SG型管道泵--使用条件

       1、进口管水压不大于3公斤/厘米2。
       2、水质为清水,不应有纤维或固体颗粒,对热水应为软水。
       3、介质温度:冷水不低于0℃。
       4、周围环境温度不超过±45℃。
       5、电源电压为380V,部分为220V。
       注意:
     选用时按使用介质的情况选择相应型号;对于特殊介质,订货时应特别注明,以便厂家帮助选择或特殊加工。

SG型管道泵--故障排除

故障
原因
排除方法
1、水泵不出水
注入水泵的水不免,旋转方向不对,叶轮流道堵塞。
再往水泵内注水,输通叶轮流产,调正旋转方向。
2、水泵流量不足
水泵部分淤塞,转数太低,叶轮损坏,出口阀开度过大。
清洗耳恭听水泵及管子,更换叶轮,增加水泵轴转数,调节出口阀。
3、出口压力不足
液体中有空气,转速太低叶轮损坏,出口阀开度过大。
排除液体中空气,增加泵转速,更换叶轮,调小出口阀。
4、泵消耗功率过大
(电机发热)
机械缺陷如运转间隙过小,电机轴弯,螺栓松动等,泵在太大的流量下工作即泵在远低于额定扬程下工作。
检查机械部分及时调整处理,调节器正出口阀使泵在额定流量和扬程附近工作。
5、水泵振动
管道系统支撑不好,叶轮部分堵塞造成不平衡产生气蚀,液体中有空气。
检查泵支撑部门,拧紧螺母,输通叶轮使其平衡,排除空气。
6、水泵漏水
机械密封损坏,O型圈损坏,泵体漏水。
更换机械密封及O型圈,焊接泵体漏水处。
7、水泵噪音过重
轴承过热缺油,水泵负荷过生重。
轴承处加油,按4排除。

型 号
口径 mm
流量 (m3/ h)
扬程 mm
效率 %
电机功率 Kw
电压 v
转速 (r/min)
15SG0.6-5
15
0.6
5
60
0.04
220
2800
15SG1.8-10
15
1.8
10
60
0.12
220
2800
20SG2-8
20
2
8
60
0.12
220
2800
20SG3-14
20
3
14
60
0.25
220
2800
20SG3-30
20
3
30
60
0.75
220
2800
25SG2.5-15
25
2.5
15
60
0.25
220
2800
25SG4-20
25
4
20
60
0.75
220
2800
25SG3-30
25
3
30
60
0.75
220
2800
32SG5-20
32
5
20
60
0.75
220
2800
40SG5-8
40
5
8
60
0.75
220
2800
40SG6-20
40
6
20
60
0.75
220
2800
50SG10-7.5
50
10
7.5
55
0.75
220
2800
50SG10-15
50
10
15
60
0.75
220
2800
25SG4-20
25
4
20
60
0.75
380
2800
25SG3-30
25
3
30
60
0.75
380
2800
25SG6.5-30
25
6.5
30
60
1.5
380
2800
25SG10-50
25
10
50
60
4
380
2800
32SG5-20
32
5
20
60
0.75
380
2800
32SG8-30
32
8
30
65
1.5
380
2800
32SG15-40
32
15
40
60
4
380
2800
32SG12-50
32
12
50
60
4
380
2800
32SG14-80
32
14
80
60
0.75
380
2800
40SG6-20
40
6
20
60
0.75
380
2800
40SG9-30
40
9
30
65
1.5
380
2800
40SG18-40
40
18
40
60
4
380
2800
40SG15-50
40
15
50
70
4
380
2800
40SG18-65
40
18
65
65
7.5
380
2800
40SG15-80
40
15
80
65
7.5
380
2800
50SG10-7.5
50
10
7.5
55
0.75
380
2800
50SG10-15
50
10
15
60
0.75
380
2800
50SG12-25
50
12
25
65
1.5
380
2800
50SG15-30
50
15
30
65
2.2
380
2800
50SG18-40
50
18
40
65
4
380
2800
50SG16-50
50
16
50
65
4
380
2800
50SG20-65
50
20
65
65
7.5
380
2800
50SG25-80
50
25
80
65
15
380
2800
50SG30-100
50
30
100
65
22
380
2800
65SG30-15
65
30
15
65
2.2
380
2800
65SG30-27
65
30
27
65
4
380
2800
65SG40-40
65
40
40
65
7.5
380
2800
65SG30-50
65
30
50
65
7.5
380
2800
65SG50-65
65
50
65
65
15
380
2800
65SG40-80
65
40
80
65
18.5
380
2800
65SG45-100
65
45
100
65
22
380
2800
80SG35-20
80
35
20
65
4
380
2800
80SG50-30
80
50
30
65
7.5
380
2800
80SG70-40
80
70
40
65
15
380
2800
80SG60-50
80
60
50
65
15
380
2800
80SG80-65
80
80
65
65
22
380
2800
80SG70-80
80
70
80
65
22
380
2800
80SG55-100
80
55
100
65
30
380
2800
100SG40-18
100
40
18
65
4
380
2800
100SG50-30
100
50
30
65
7.5
380
2800
100SG70-40
100
70
40
65
15
380
2800
100SG60-50
100
60
50
70
15
380
2800
100SG80-65
100
80
65
70
22
380
2800
100SG75-78
100
75
78
70
22
380
2800
100SG100-60
100
100
60
70
30
380
2800
100SG65-100
100
65
100
70
30
380
2850
125SG80-18
125
80
18
70
7.5
380
1450
150SG100-15
150
100
15
70
7.5
380
1450
150SG140-26
150
140
26
70
18.5
380
1450
150SG160-40
150
160
40
70
30
380
2800
150SG200-50
150
200
50
70
37
380
2800
150SG220-65
150
170
65
70
55.5
380
2800
150SG170-180
150
200
180
70
55.5
380
2800
200SG200-20
200
200
20
70
18.5
380
1450
200SG200-35
200
200
35
70
30
380
2800
200SG200-44
200
200
44
70
37
380
2800
200SG240-60
200
240
60
70
55.5
380
2800
200SG200-75
200
200
75
70
55.5
380
2800
250SG380-22
250
380
22
70
37
380
1450
250SG500-30
250
500
30
70
55
380
1450
300SG400-20
300
400
20
70
37
380
1450
300SG500-30
300
500
30
70
55
380
1450
350SG800-20
350
800
20
70
55
380
1450
400SG1000-18
400
1000
18
70
55
380
1450
500SG1200-15
500
1200
15
70
55
380
1450
500SG800-20
500
800
20
70
55
380
1450

    SG系列型管道泵主要适用于高层建筑,园林喷灌,管道增压,冷热水循环,易然易爆液体与腐蚀性液体输送及各种锅炉,供水、暖通、化工、石油管道设备配套。
    (1)SG普通型适用于高层建筑增压送水,园林喷灌、冷却塔上水、远距离输水、制冷冲洗,浴室等冷暖水循环加压。使用温度80℃以下。
    (2)SGP热水型适用暖房、锅炉等行业的高温热水增压循环。使用温度140℃以下。
    (3)SGP耐腐型是输送腐蚀介质的不锈钢管道泵,适用于食品、制药、酿酒、化工等行业的工艺流程中使用使用温度100℃以下。
    (4)SGB防爆型适用于石油、化学液体无腐蚀性易然易爆液体输送。使用温度80℃以下。
    (5)SGPB防腐防爆型适用于化工、化学液体等带腐蚀性易烯易爆液体输送。使用温度140℃以下。
