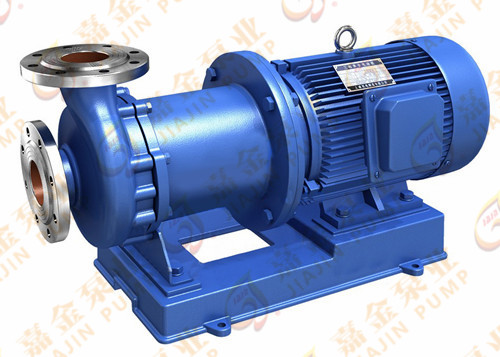

CQB型磁力驱动泵

新型完全无泄漏耐腐蚀磁力泵。

  • 质量稳定:全程质量监控,细致入微,全方位检测, 保证产品质量!
  • 交货快捷:先进生产流水线,备货充足,常规产品全 部仓库现货供应!
  • 专业定制:高级工程师专业选型报价,各种材质非标 产品皆可洽谈定做!
在线咨询
CQB型磁力驱动泵--产品概述

CQB型磁力驱动泵是磁力泵是新型完全无泄漏耐腐蚀泵,其技术经济指标与国外同类产品 八十年代末的水平相当,是CQ型泵的补充和改进。 主要特点 该泵过流部份采用全不锈钢材料,对有机酸,有机化合物,碱,中性溶液和多种气体都有良好的耐蚀性,双螺旋槽碳 石墨轴承和硬质合金轴套的磨合,具有较强的耐磨性,保证了产品的寿命,是无泄漏输送腐蚀性介质的理想泵。 可以直接取代IH型化工流程泵。

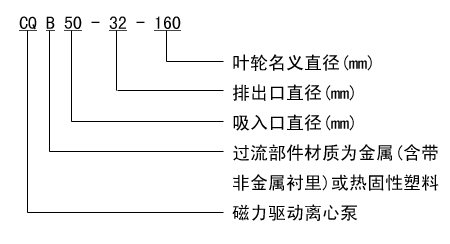

CQB型磁力驱动泵--型号意义

CQB型磁力驱动泵--安装与使用

1、CQB型磁力驱动泵应水平安装,不宜竖立,塑料泵体不得承受管路重量,对于特殊要求垂直安装的场合,电机务必朝上。

2、当抽吸液面高于泵轴心线时,起动前打开吸入管道阀门即可,若抽吸液面低于泵轴心线时,管道需配备底阀。

3、CQB型磁力驱动泵使用前应进行检查,电机风叶转动要灵活,无卡住无异常声响,各紧固件要紧固。

4、检查电机旋转方向是否与磁力泵转向标记一致。

5、电机启动后,缓慢打开排出阀,待泵进入正常工作状态后,再将排出阀调到所需开度。

6、CQB型磁力驱动泵停止工作前,应先关闭排出阀门,然后关闭吸入管阀门。

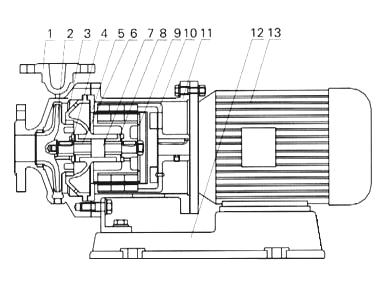

CQB型磁力驱动泵--结构图

1
泵体  2 叶轮  3 轴承体  4 止推环  5 隔离套  6 轴套  7 泵轴
8 轴承  9 内磁钢总成 10 外磁钢总成 11 联接架 12 底座 13 电机

CQB型磁力驱动泵--注意事项

1、因磁力泵轴承的冷却和润滑是靠被输送的介质,所以绝对禁止空动转,同时避免在工作中途停电后再启动 时所造成时空载运转。

2、被输送介质中,若含有固体颗粒,泵入口要加过滤网:如含有铁磁质微粒,需加磁性过滤器。

3、CQB型磁力驱动泵在使用中环境温度应小于40℃,电机温升不得超过75℃。

4、被输送的介质及其温度应在泵材允许范围内(详见附表)。工程塑料泵的使用温度<60℃,金属泵的使用 温 度<100℃,输送吸入 压力不大于0.2mpa,工作压力1.6mpa、密度不大于1600kg/m3,粒度不大于30 × 10-6m2/s的不含硬颗粒和纤维的液体。

5、对于输送液为易沉淀结晶的介质,使用后应及时清洗,排净泵内积液。

6、磁力驱动泵运行100小时后,应拆检轴承和端面动环的磨损情况,并更换不宜再用的易损件。

7、CQB型磁力驱动泵内外磁性联轴器采用高性能永磁材料,可能对下列器件产生潜在危害,请将下列器件与本系列泵 保持距离。如:心脏起博器,信用卡及其它磁卡、计算器、计算机磁盘、手表等。
型号 流量 (m3/h) 扬程 (m) 转速 (r/min) 功率 (kw)
CQB32-20-125 3.2 20   1.1
CQB32-20-160 32   1.5
CQB40-25-105 6.3 12.5   1.1
CQB40-25-125 20   2.2
CQB40-25-160 32   3
CQB40-25-200 50   5.5
CQB50-40-85 12.5 8   1.1
CQB50-32-105 12.5   1.5
CQB50-32-125 20   3
CQB50-32-160 32   4
CQB50-32-200 50   7.5
CQB50-32-250 80   18.5
CQB65-50-125 25 20 2900 4
CQB65-50-160 32   7.5
CQB65-40-200 50   15
CQB65-40-250 80   22
CQB80-65-125 50 20   7.5
CQB80-65-160 32   15
CQB80-50-200 50   22
CQB80-50-250 80   37
CQB100-80-125 100 20   15
CQB100-80-160 32   22
CQB100-65-200 50   37
CQB100-65-250 80   55
CQB150-150-200 200 50   55
CQB200-200-400 400 32 1450 75


CQB型磁力驱动泵适用于石油、化工、制药、冶炼、电镀、环保、食品、影视洗印、水处理、国防等行业,是输送易燃、易爆、挥发、有毒、稀有贵重液体和各种腐蚀性液体的理想设备。适用于输送吸入压力不大于0.2MPa,工作压力1.6MPa,温度不超过100℃,密度不大于1600kg/m3,粘度不大于 30×10-6m2/S的不含硬颗粒和纤维的液体。

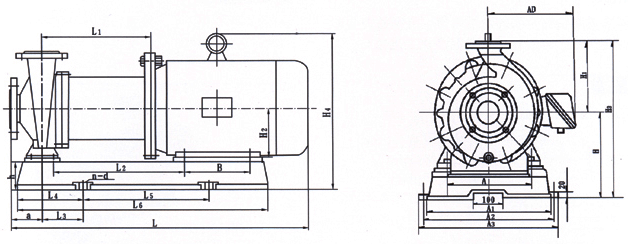

型号 A AD B L L1 H1 H2 a A1 A2 A3 H H3 H4 L2 L3 L4 L5 L6 h n-d
CQB32-20-125 125 150 100 458 133 120 90 65
CQB32-20-160 140 155 100 483 143 160 90 65
CQB40-25-105 125 150 100 458 133 120 90 65
CQB40-25-125 140 155 125 508 143 160 112 65
CQB40-25-160 160 180 140 706 230 160 112 80 300 330 360 197 357 342 263 40 120 320 560 75 4-ф17
CQB40-25-200 261 210 140 821 275 160 132 80 350 380 410 232 392 415 329 87 160 325 645 50 4-ф22
CQB50-40-85 125 150 100 458 133 120 90 80
CQB50-32-105 140 155 125 508 143 160 112 80
CQB50-32-125 160 180 140 706 234 160 112 80 300 330 360 197 337 342 263 40 120 320 560 75 4-ф17
CQB50-32-160 190 190 140 800 290 160 112 80 300 330 360 217 377 370 344 43 120 415 655 100 4-ф17
CQB50-32-200 216 210 140 817 282 180 132 80 350 380 410 245 425 428 325 43 120 465 705 80 4-ф22
CQB50-32-250 254 255 210 987 337 225 160 100 380 410 440 300 525 525 397 55 150 550 850 80 4-ф22
CQB65-50-125 216 210 140 836 290 160 132 80 350 380 410 197 337 350 344 40 120 410 650 75 4-ф17
CQB65-50-160 216 210 140 836 290 160 132 80 350 380 410 217 377 400 344 40 120 410 650 75 4-ф17
CQB65-40-200 254 255 210 962 324 180 160 100 380 410 440 260 440 485 372 54 150 565 865 110 4-ф22
CQB65-40-250 279 285 241 1032 324 225 180 100 380 410 440 300 525 550 385 54 150 565 865 110 4-ф22
CQB80-65-125 216 210 140 817 282 160 132 81 350 380 410 217 377 457 325 43 120 465 705 80 4-ф17
CQB80-65-160 254 255 210 1013 350 180 160 100 380 410 440 260 440 485 423 98 210 395 815 90 4-ф22
CQB80-50-200 254 255 254 1086 380 200 160 100 380 410 440 260 460 485 451 50 210 450 870 90 4-ф22
CQB80-50-250 318 310 305 1251 390 225 200 125 470 500 530 320 545 595 476 127 210 490 910 110 4-ф22
CQB100-80-125 254 255 210 958 308 180 160 100 380 410 440 260 440 485 368 127 210 400 820 80 4-ф17
CQB100-80-160 254 255 254 1003 308 200 160 100 380 410 440 280 480 505 368 127 210 400 820 80 4-ф22
CQB100-65-200 318 310 305 1262 412 225 180 100 470 500 530 320 545 595 512 141 250 560 1060 130 4-ф28
CQB100-65-250 318 310 305 1290 412 250 200 125 470 500 530 340 590 645 512 141 250 560 1060 130 4-ф28

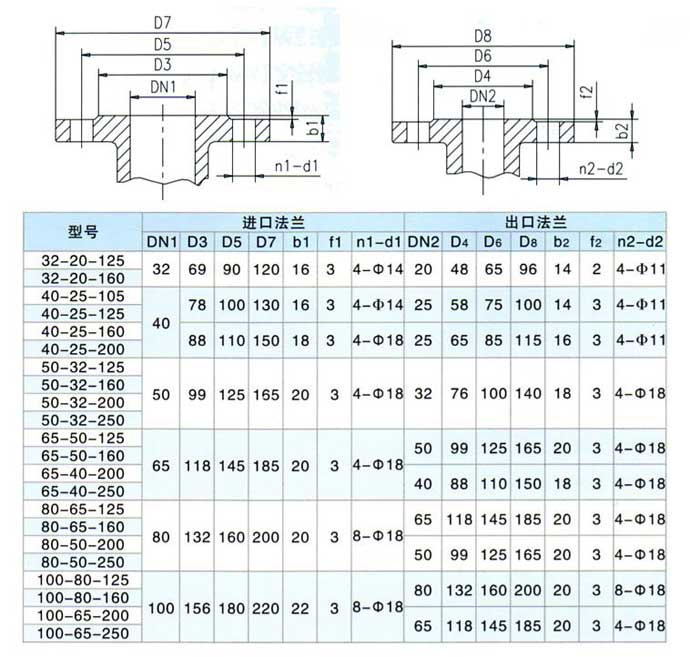

法兰尺寸:
